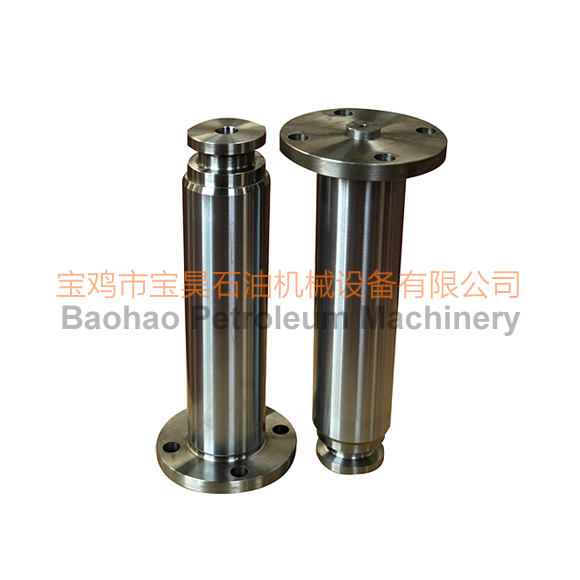

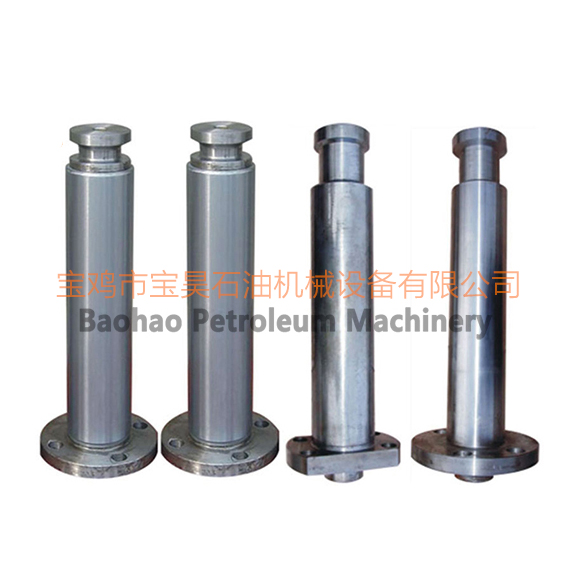

十字頭F系列泥漿泵中間拉桿
中間拉桿是泥漿泵動力端輸出的關(guān)鍵零件，大端和十字頭相連，小端通過卡箍和活塞桿連接。它的外圓在填料盒中通過雙唇油封和O型圈密封。
中間拉桿的毛坯為45鋼鍛件，外圓鍍硬鉻處理，粗糙度Ra0.4 。
| 泵型號 Pump Model | 舊圖號 Fig. No. | φ1 | φ2 | L | n-φ | 重量Kg Weight Kg | ||
| F500 | AH35001-04.12 | 152.4 | 69.85 | 374.5 | 4-φ17.5 | 11 | ||
| F800 | AH34001-04.08 | 184 | 101.6 | 447.5 | 4-φ22 | 29.5 | ||
| F800(E) | AH34007-04.05 | 4-φ20.5 | 29.4 | |||||
| F1000 | AH33001-04.09 | 209.6 | 114.3 | 517.5 | 4-φ27 | 43 | ||
| F1300 | AH36001-04.11 | 241.3 | 127 | 619.1 | 8-φ27.5 | 63 | ||
| F1600 | ||||||||
